Penapis hidraulik ketepatan dengan elemen Optimicron® 1-20μm, penapisan diperakui ISO-, pemantauan penyumbatan masa nyata dan aliran maksimum 140l/min untuk sistem kuasa bendalir industri.
Teknologi & Pensijilan Elemen Penapis

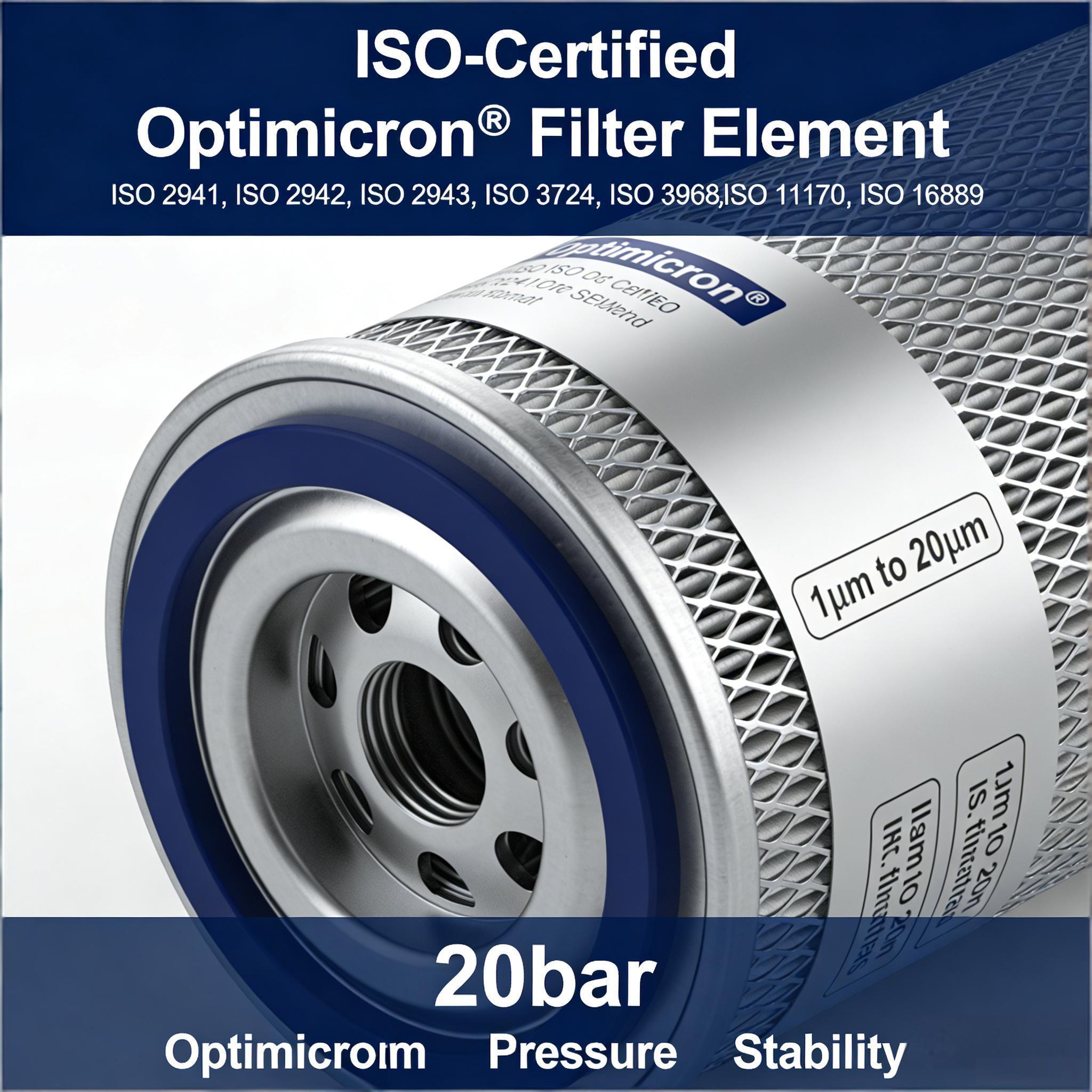

Penapis tekanan siri HFM Ayater menampilkan elemen penapis Optimicron® (ON), teras prestasi penapisan berketepatan tinggi-nya, dengan kestabilan tekanan 20bar dan pematuhan penuh dengan standard ISO antarabangsa (ISO 2941, ISO 2942, ISO 2943, ISO 3724, ISO 3968, ISO 1). Piawaian ini mengesahkan kecekapan penapisan elemen, rintangan tekanan, prestasi aliran dan keserasian, memastikan penyingkiran kekotoran pepejal yang boleh dipercayai daripada cecair hidraulik (kadaran penapisan 1μm hingga 20μm). Proses pengeluaran elemen menjalani pemantauan kualiti yang berterusan, dengan kawalan ketat pengedaran saiz liang dan keseragaman bahan untuk mengelakkan penapisan pintasan dan memastikan prestasi yang konsisten sepanjang hayat perkhidmatan. Bahan elemen ON juga tahan terhadap degradasi kimia daripada cecair hidraulik biasa, memanjangkan hayat perkhidmatan elemen dalam keadaan operasi yang teruk.
Kadar Aliran & Pengiraan Penurunan Tekanan
Siri HFM dinilai untuk kadar aliran maksimum 140l/min, sesuai untuk sistem hidraulik sederhana hingga besar dalam jentera perindustrian, dengan pengiraan penurunan tekanan berdasarkan piawaian ISO 3968 untuk minyak mineral (ketumpatan 0.86kg/dm³, kelikatan kinematik 30mm²/s). Penurunan tekanan perumahan (Δpousing) mengikuti lengkung ISO 3968 Δp-Q, dan penurunan tekanan elemen ditentukan oleh pekali kecerunan (SK), kadar aliran (Q) dan kelikatan bendalir, dengan nilai SK utama untuk HFM95 (model aliran-tinggi) ditunjukkan di bawah:
| Penilaian Penapisan (μm) | 1 | 3 | 5 | 10 | 15 | 20 |
|---|---|---|---|---|---|---|
| Nilai SK HFM95 (mbar/(l/min)) | 13.2 | 6.74 | 5.40 | 4.33 | 2.62 | 1.92 |
| Jumlah penurunan tekanan ialah jumlah penurunan tekanan perumah dan elemen, dan Ayater menyediakan Program Pengukuran Penapis percuma (dalam talian di laman web rasmi) untuk pemadanan sistem yang tepat, mengelakkan kehilangan tekanan yang berlebihan dan memastikan kecekapan sistem hidraulik. Untuk bendalir dengan kelikatan bukan-standard, penurunan tekanan boleh dilaraskan secara berkadar, dengan sokongan teknikal tersedia untuk saiz tersuai. |
Siri HFM direka bentuk untuk menyesuaikan diri dengan keadaan pengendalian suhu-rendah yang melampau (-30 darjah hingga -10 darjah ), dengan tekanan operasi maksimum 200bar dalam julat ini untuk memastikan keselamatan struktur. Injap pintasan (tekanan retak 7bar) memainkan peranan penting dalam permulaan sejuk, membenarkan aliran bendalir separa apabila elemen disekat buat sementara waktu oleh-bendalir kelikatan tinggi, menghalang pembentukan tekanan berlebihan-dan pecah elemen. Penunjuk penyumbatan VD ditentukur untuk mengelakkan pencetus palsu semasa permulaan sejuk-jika penunjuk hanya bertindak balas pada permulaan sejuk, elemen tidak memerlukan penggantian. Untuk aplikasi pemuatan dinamik yang tinggi (cth, jentera mula-henti berterusan), elemen penapis mungkin memerlukan penggantian yang lebih kerap, dan Ayater mengesyorkan memasang dua penunjuk untuk pemantauan berlebihan untuk memastikan kebolehpercayaan sistem.
Selang Penyelenggaraan & Pemantauan Proaktif
Untuk memaksimumkan jangka hayat sistem hidraulik, Ayater mengesyorkan selang penggantian elemen penapis maksimum selama 1 tahun, dengan pemantauan proaktif melalui penunjuk tersumbat (visual/elektrik/visual+elektrik) sebagai pencetus penyelenggaraan utama. Untuk sistem tanpa penunjuk penyumbatan, penggantian elemen hendaklah mengikut selang masa tetap berdasarkan keadaan pengendalian (cth, 6 bulan untuk-persekitaran pencemaran tinggi). Hanya elemen bertanda V dan W yang boleh dibersihkan-pembersihan mesti menggunakan cecair hidraulik yang sama seperti sistem, dengan elemen direndam dan digosok perlahan-lahan, kemudian dikeringkan dengan-udara tekanan tinggi sebelum dipasang semula. Unsur tidak{11}}boleh dibersihkan mesti dilupuskan mengikut peraturan perlindungan alam sekitar untuk mengelakkan pencemaran tanah dan air. Semua alatan penyelenggaraan, kawasan kerja dan peralatan mesti sentiasa bersih untuk mengelakkan pencemaran sekunder sistem hidraulik semasa penggantian elemen.
Pilihan Pengekodan & Penyesuaian Model
Siri HFM menampilkan sistem pengekodan model yang jelas untuk pemilihan dan penyesuaian yang mudah, dengan kod penapis lengkap: HFM ON [Saiz] S [Port] [Rating] [Penunjuk] 1.X/-[Tambahan]. Contohnya, HFM ON 75 SJ 10 D 1.X/-L24 mewakili penapis bersaiz 75-dengan bahan Optimicron®, tekanan 400bar, port G1, penapisan 10μm, penunjuk jenis D-dan LED 24V. Elemen gantian mengikut kod: [00Saiz] D [Penilaian] HIDUP/-[Tambahan] (cth, 0075 D 010 HIDUP/-V), dengan pilihan penyesuaian termasuk bukan-tekanan perbezaan standard/tekanan pintasan, pengedap FPM (V) dan keserasian emulsi HFA/HFC (WFC). Model dan aksesori khas tersedia atas permintaan, dengan pasukan teknikal Ayater menyediakan-sokongan penyesuaian satu sama lain untuk aplikasi industri tertentu.
Untuk lebih banyak model penapis hidraulik ketepatan ISO dan penyelesaian penapisan tersuai yang diperakui ISO-, sila hubungi pasukan kejuruteraan Ayater. Model yang tersedia:HFM ON 95 SH 05 C 1.X/-V, 0075 D 020 ON/-W, 0095 D 001 ON/-V, VD 5 BX/-L48.
